Обладнання для зварювання швів з насадкою CNC MAG для водонагрівача

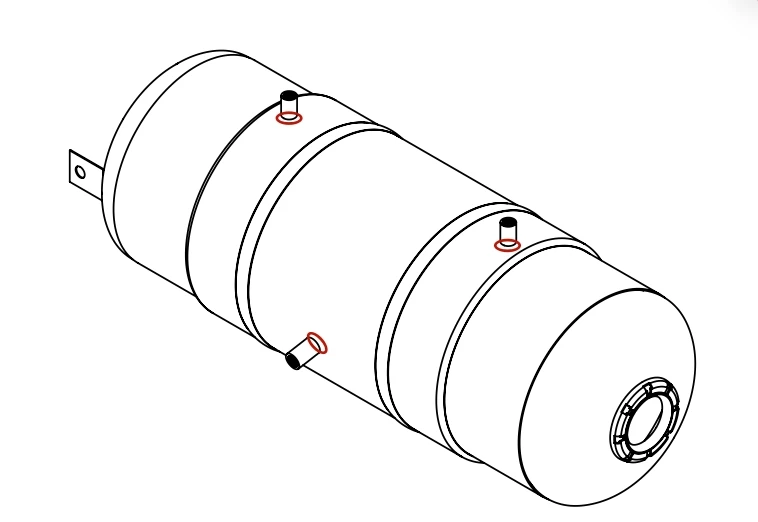

Положення обладнання для зварювання показано на малюнку нижче (позначено червоним):



Вертикальний автомат для зварювання ніпелів



1. Портальна/одно-стовпна вертикальна рама

Основний матеріал: армована зварна квадратна сталева або точна чавунна основа, загартована для зняття напруги та запобігання деформації під час тривалої-експлуатації.

Перевага ландшафтного дизайну: вертикальне розташування значно зменшує вимоги до площі виробничої лінії.



2. Точна обертова силова головка та виявлення обмеження обертання

Система приводу: оснащено імпортованим серводвигуном і високоточним-планетарним редуктором.

Провідний механізм: вбудоване-{1}}самозмащувальне мідне провідне контактне кільце ефективно запобігає коливанням струму та забезпечує стабільність дуги.

Виявлення обмеження обертання: це ключова функція безпеки в зварювальних апаратах з вертикальним соплом. Це в першу чергу обмежує діапазон кута обертання зварювального пальника, запобігаючи зіткненням із заготовками, пристосуваннями або самим обладнанням через надмірне обертання під час роботи. Датчики контролюють положення обертання зварювального пальника в реальному часі. Як тільки система виявляє, що його рух наближається або перевищує межу встановленого безпечного кута, вона негайно запускає керуючий сигнал для примусової зупинки або регулювання приводу обертання, ефективно захищаючи конструкцію зварювального пальника та внутрішню проводку від механічних пошкоджень.



3. Три-тримач тривимірного пневматичного зварювального пальника

Швидке позиціонування: регульований пневматичний хід повзуна забезпечує автоматичне просування та відступ зварювального пальника, забезпечуючи постійну відстань-до-масляного сопла.



4. Пневматичний затискний/центруючий пристрій

Система центрування: центруюча затискна форма, спеціально розроблена для масляних форсунок; натискання циліндра миттєво вирівнює вісь заготовки.

Швидка заміна прес-форми: Модульна конструкція кріплення дозволяє швидко та ефективно замінювати різні масляні форсунки.



• 5. Циркуляційна система охолодження та видалення пилу

Охолодження зварювального пальника: інтегрована система циркуляції водяного охолодження з високим-потоком, яка підтримує 24-годинну безперервну роботу під сильним струмом.



• 6. Детальні зображення

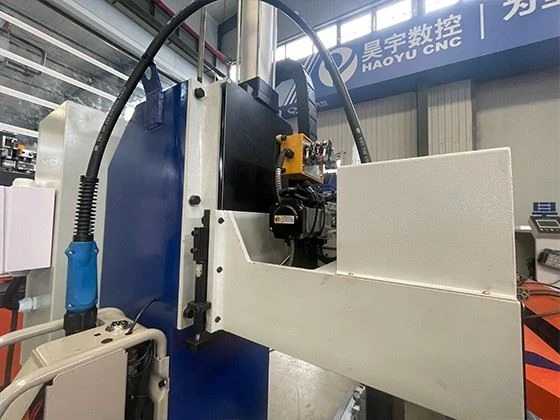

Зварювальний апарат CNC MAG:



• Високоефективне-зварювання MAG: використовується газове дугове зварювання (GMAW), що забезпечує міцне проникнення вуглецевої сталі, що забезпечує естетично привабливі зварні шви без внутрішніх дефектів.
• Automated Cyclic Operation: Only manual placement of the workpiece is required; the system automatically completes the following steps: clamping -> rotation -> arc ignition -> welding -> arc termination ->скинути.
• Моніторинг-параметрів у реальному часі: сенсорний екран відображає зварювальний струм, напругу, швидкість обертання та потужність зварювання в реальному часі, підтримуючи само-діагностичні сигнали тривоги про несправності.







Обладнання для зварювання швів з насадкою з ЧПУ MAG для резервуара для води







1. Зазвичай ми будемо використовувати фумігаційний фанерний корпус для упаковки; для деяких великих машин ми можемо використовувати сталевий піддон і кришку з пластикової плівки. Усі машини пофарбовані антикорозійною фарбою або маслом перед виходом із заводу.
2. Пакет може бути вимогою клієнтів.
