Автоматична машина для плакування внутрішніх отворів TIG

Автоматична машина для плакування внутрішніх отворів TIG

I. Вимоги до зварювання

• Для завершення автоматичного зварювання внутрішніх отворів труби/трубки. Переконайтеся, що форма однорідна та має гарний зовнішній вигляд, глибина зварювання та ширина зварювання відповідають вимогам зварювання, їх легко затискати.

• Машина може працювати безперервно протягом 24 годин.
• Застосовуваний матеріал: нержавіюча сталь, вуглецева сталь
• Включити систему охолодження
• Ця машина також може бути використана для поверхневого накладення



II. Характеристика обладнання



Автоматична машина для плакування внутрішніх отворів TIG:



1. Зварювальний пальник рухається вперед-назад разом із віссю та зварювальною деталлю. Деталь обертається, положення зварювання горизонтальне.
2. Обертання заготовки здійснюється силовою головкою, позиціонуванням торця, ротаційним зварюванням.
3. Він використовує режим подачі дроту натисканням, щоб гарантувати стабільність подачі дроту.
4. Зварювальний пальник можна регулювати поздовжньо відповідно до різних типів зварювання.
5. ПЛК для контролю всієї операції. Швидкість обертання заготовки регулюється за допомогою інвертора кондиціонера, плавне регулювання для підвищення надійності обладнання.
6. Зварювальний пальник можна регулювати вгору та вниз, з боку в бік і під кутом, щоб відповідати вимогам зварювання.



III. Параметри техніки

Застосовна довжина зварювання	Макс 1000 мм
Застосовний діаметр зварювання	50,8-300мм
Тип труби	порожнистий
Швидкість обертання	0.2-2r.p.m
Потужність двигуна	0,75 кВт
Діапазон підйому зварювального пальника	Відповідно до максимального діаметра заготовки
Діаметр дроту	1,2 мм-2,4 мм
Робоча напруга машини	380 В 3 фази 50 Гц для потужності зварювання 220 В однофазний для основної машини



IV. Склад обладнання

Корпус машини приймає зварний корпус. Основа машини зварена квадратною трубою та сталевою пластиною. Він вибере термічну обробку відпалу після зварювання. В базі машини встановлені колона і стріла, коробка осі обертання і механізм позиціонування торця.

1.Труба затискається поворотним патроном і підтримується кронштейном роликових коліс. Відстань між кронштейнами можна регулювати відповідно до довжини труби.

2. Коробка осі обертання складається з двигуна змінного струму, редуктора, кріплення та провідної втулки та інших компонентів. Швидкість обертання регулюється керуванням драйвера для зміни швидкості двигуна. Обертання заготовки фіксується патроном. Провідна втулка використовує гнучку мідну втулку, з’єднання між мідною втулкою та деталлю еластичне. Між мідною втулкою та деталлю наливається електропровідна олія, що забезпечує захист від стирання та хорошу електропровідність.

3. Механізм затискання та регулювання зварювального пальника вперед-назад: зварювальний пальник переміщується вперед-назад за допомогою серводвигуна, щоб реалізувати перемикання між підготовчою та зварювальною станцією. Для забезпечення стабільної подачі дроту в зварювальному пальнику використовується проштовхувальний дріт. Зварювальний пальник можна регулювати вгору і вниз, вліво і вправо, а також кут повороту. Точне регулювання зварювального пальника використовує режим точного налаштування двигуна-вгору та вниз і регулювання гвинта, точне регулювання, висока точність позиціонування.



4. Використовуйте спеціалізований зварювальний пальник TIG, щоб відповідати вимогам такого малого діаметру.

V. Деталізуйте зображення

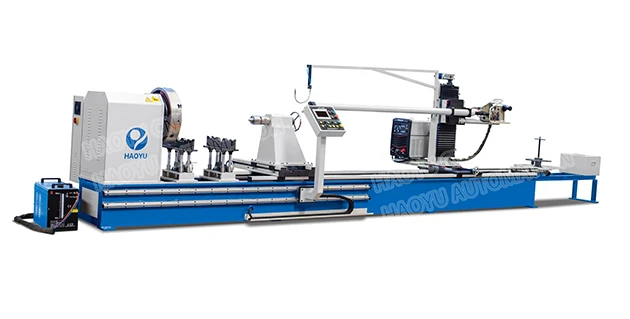

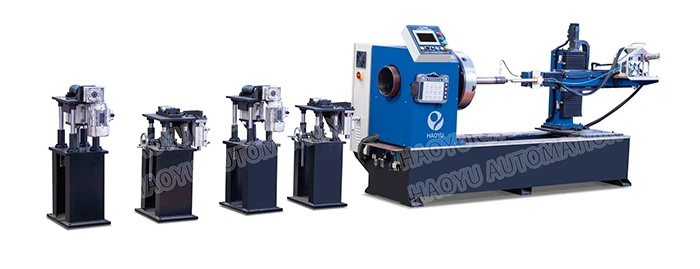

Автоматичне покриття внутрішніх отворів TIGмашина:

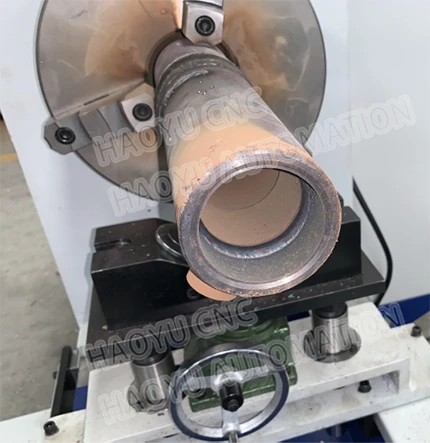

Відображення ефекту зварювання TIG на машині для плакування внутрішніх отворів:

VI.Vedio для довідки



Автоматична машина для плакування внутрішніх отворів TIG
